01 / ИСХОДНЫЕ ДАННЫЕ
Сначала разбираемся в объекте
Назначение помещений, люди, влага, тепловыделения, график работы и климат — основа расчёта, а не формальная анкета.
NAUTILUS GROUP / AIR
Свежий воздух.
Тепло остаётся в системе.
Проектируем вентиляцию с рекуперацией под ваш объект: от частного бассейна и теплицы до коровника, коммерческого пространства и производства. Согласуем воздухообмен, возврат тепла и управление — от расчёта до запуска.
- Возврат части тепла вытяжного воздуха
- Управление по температуре, влажности и загрузке
- Оборудование и воздухораспределение в одном проекте
О направлении
NAUTILUS AIR.
От задачи до рабочего микроклимата.
Объединяем подбор установки, проектирование сети и управление. Начинаем с условий вашего объекта и согласуем решение, которое удобно эксплуатировать.
02 / ЕДИНЫЙ ПРОЕКТ
Согласуем все узлы
Установка, воздуховоды, решётки, датчики и шкаф управления должны работать вместе. Предусматриваем размещение, шум и доступ для обслуживания.
03 / ЭКСПЛУАТАЦИЯ
Доводим до понятного управления
При запуске проверяем расходы и режимы, объясняем настройки. Объём дальнейшего сервиса и поддержки согласуем в проекте.

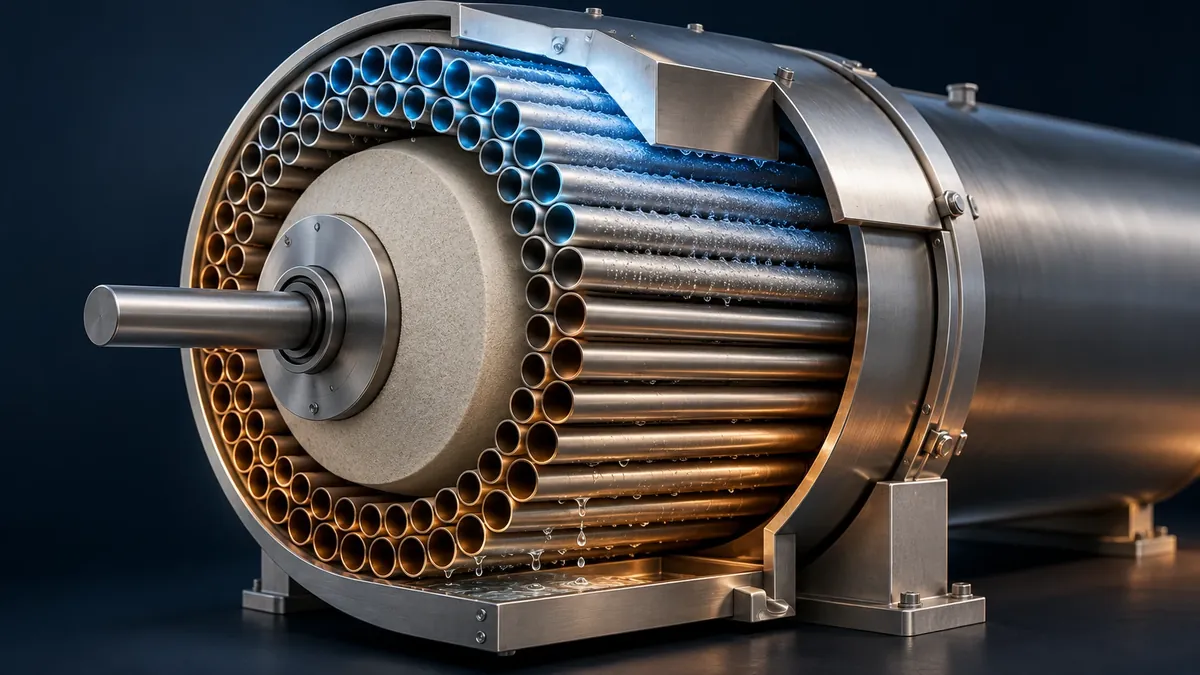

СОБСТВЕННАЯ РОТОРНАЯ РАЗРАБОТКА
Тепло влаги —
дополнительный ресурс рекуперации.
ЗАЯВКА НА ИЗОБРЕТЕНИЕ № 2026127601
Разрабатываем роторный рекуператор, в котором энергия конденсации и замерзания влаги вытяжного воздуха используется для нагрева притока. Влажность, характерная для бассейнов и животноводческих объектов, становится дополнительным источником возвращаемого тепла.
Особенность заявленного решения — сочетание трубчатого ротора, разделённых воздушных трактов и чередования зон намерзания и оттаивания. Зимняя работа заложена в конструкцию и управление.
Используем скрытое тепло влаги
При конденсации и кристаллизации на наружной поверхности трубок выделяется тепло. По замыслу разработки оно дополняет обычный теплообмен.
Приток внутри, вытяжка снаружи
Холодный приток идёт внутри трубок, тёплая вытяжка омывает их снаружи. Через одни и те же каналы не чередуются два воздушных потока.
Лёд проходит цикл оттаивания
Вращение переносит поверхность трубок из холодной зоны в тёплую. Лёд снаружи оттаивает, вода отводится в поддон. Это предусмотренная часть рабочего процесса.
Управляем зимним режимом
В описании предусмотрены регулирование скорости и сектора притока, контроль перепада давления и защитная оттайка. Цель штатного режима — работа без внешнего предподогрева.
Как работает заявленный цикл
- Охлаждение поверхностиПриточный воздух проходит внутри трубок верхнего сектора.
- Возврат тепла влагиВытяжка омывает трубки снаружи; конденсация и замерзание выделяют дополнительное тепло.
- Переход в тёплую зонуРотор поворачивается, и поверхность со льдом попадает под тёплый вытяжной воздух.
- Оттаивание и повтор циклаТалая вода отводится. Автоматика корректирует режим по температуре и сопротивлению тракта.
РАСЧЁТНЫЙ ПРИМЕР ИЗ ОПИСАНИЯ ЗАЯВКИ
400 м³/ч.
Влажный вытяжной воздух и мороз.
В примере: вытяжка +28 °C при относительной влажности 65%, наружный воздух −20 °C и равные расходы притока и вытяжки 400 м³/ч. В таблице заявки указаны приток после рекуперации +5,6 °C и температурная эффективность 53,3%.
Это расчёт для указанных исходных условий. Рабочие характеристики конкретного исполнения требуют проверки; показатели не относятся автоматически к другим установкам AIR.
- Наружный воздух
- −20 °C
- Вытяжной воздух
- +28 °C
- Приток в расчёте
- +5,6 °C
- Расчётный ηt
- 53,3%
Название разработки и статус заявки
Роторный рекуператор с использованием фазовых переходов влаги вытяжного воздуха
Заявка на изобретение № 2026127601, дата подачи по реестру — 09.09.2026. В предоставленном реестре на 01.10.2026 указан статус «Заявка подана». Выданный патент на эту разработку в материалах пока не указан.
Описание ориентировано на бассейны, аквапарки, SPA, птицефабрики и животноводческие комплексы. Заявленные особенности относятся к сочетанию конструктивных решений; их техническое подтверждение выполняется для конкретного исполнения.
Здесь представлена отдельная роторная разработка. Классы производительности и пластинчатые установки в подборе оборудования ниже рассматриваются по своим параметрам.
Применение
Разные объекты.
Конкретная инженерная задача.
Подбираем схему по источникам влаги, тепла и загрязнений. Затем рассчитываем расход, размещение оборудования и распределение воздуха.

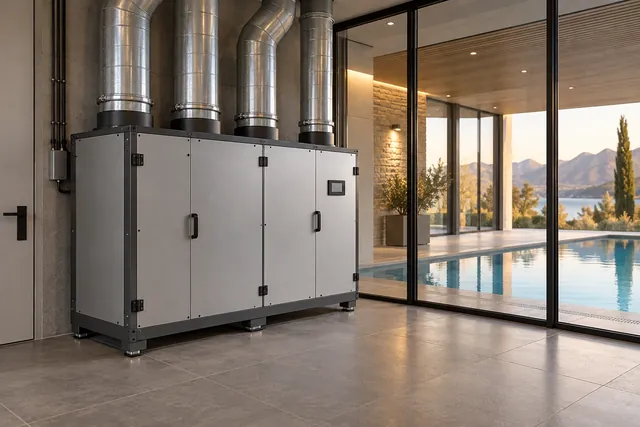

01 / БАССЕЙНЫ
Комфорт у воды начинается с воздуха
Вода постоянно испаряется. Поэтому для бассейна важно одновременно учитывать влажность, температуру, свежий воздух и состояние ограждающих конструкций.
- Задача
- Убирать избыток влаги и подавать воздух к остеклению, чтобы уменьшать условия для образования конденсата.
- Как решаем
- Согласуем приток у холодных поверхностей и вытяжку из помещения; используем тепло удаляемого воздуха для подогрева притока. При необходимости добавляем осушение.
- Что учитываем
- Площадь зеркала воды, температура воды и воздуха, покрытие бассейна, график использования, остекление.
Особенности подбора
Для влажной среды требуется специальное исполнение. Обычную общеобменную установку выбирают только после проверки материалов и режима работы.

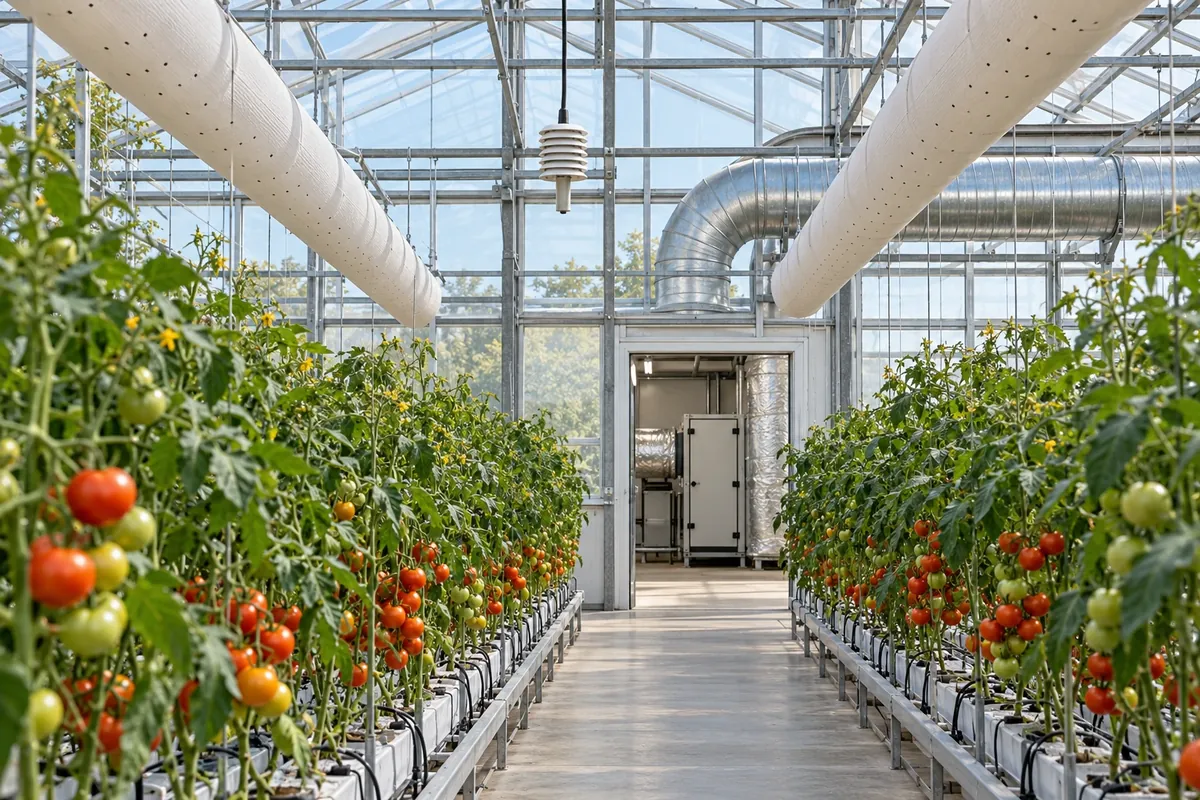

02 / ТЕПЛИЦЫ
Управляемая влажность вместо случайного проветривания
В теплице воздухообмен связан с испарением от растений, температурой и режимом выращивания. Один постоянный расход не подходит для всех сезонов и культур.
- Задача
- Удалять избыток влаги в подходящих наружных условиях и равномерно распределять подготовленный воздух по посадкам.
- Как решаем
- Подбираем механическую подачу, распределительные рукава и датчики. В холодный период рассматриваем возврат тепла вытяжного воздуха; управление согласуем с отоплением и CO₂.
- Что учитываем
- Культура, площадь, испарение, температурный график, влажность, режим досветки и внесения CO₂.
Особенности подбора
Рекуперация — часть климатической системы теплицы. Необходимость охлаждения, дополнительного осушения и очистки определяем отдельно.

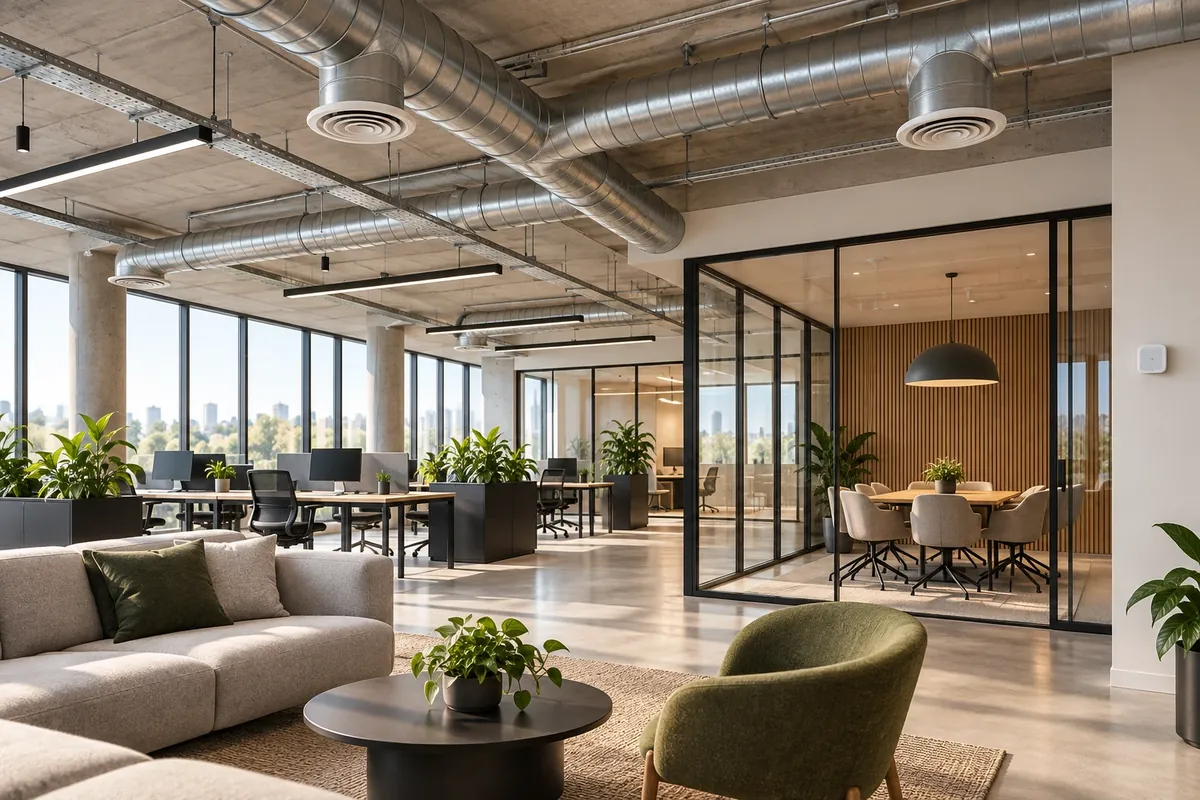

03 / КОММЕРЧЕСКИЕ ОБЪЕКТЫ
Свежий воздух под реальную загрузку помещений
В офисах, студиях, магазинах и общественных пространствах число людей меняется в течение дня. Вместе с ним меняется потребность в свежем воздухе.
- Задача
- Обеспечивать воздухообмен в рабочих и гостевых зонах с учётом расписания, шума и качества воздуха.
- Как решаем
- Делим объект на зоны, подбираем фильтры и шумоглушение. Рассматриваем регулирование по расписанию и CO₂, чтобы расход соответствовал занятости помещений.
- Что учитываем
- Количество людей по зонам, график работы, требования к воздуху и шуму, длина и сопротивление сети.
Особенности подбора
Расход выбираем по людям и назначению помещений, а не только по площади. Холодоснабжение и отопление согласуем с вентиляцией.

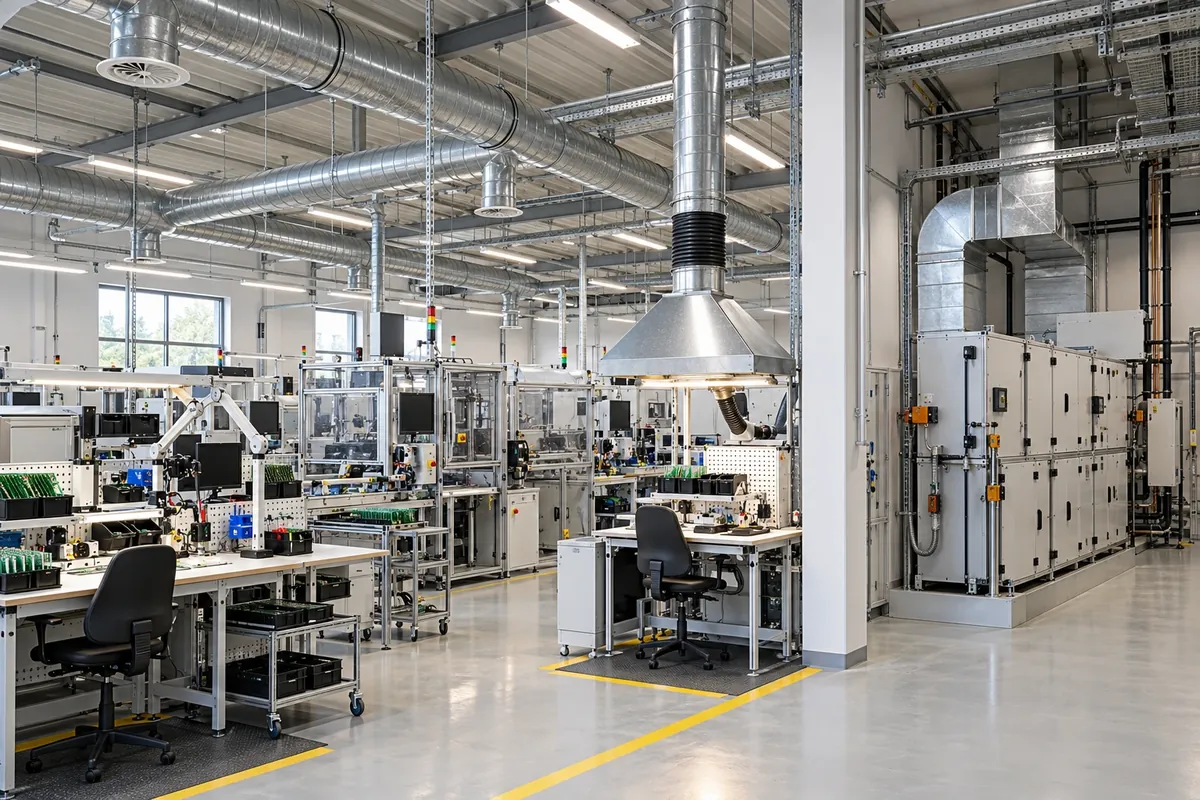

04 / ПРОИЗВОДСТВО
Воздухообмен с учётом самого процесса
Сборочный участок, мастерская и технологическое помещение создают разные нагрузки: тепло, пыль, аэрозоли или запахи. Сначала определяем источник, затем выбираем схему.
- Задача
- Компенсировать вытяжку и отводить выделения там, где они возникают, сохраняя согласованный воздушный баланс.
- Как решаем
- Разделяем общеобменную вентиляцию и местные отсосы. Возможность рекуперации оцениваем по составу вытяжного воздуха; при необходимости используем схему с разнесёнными контурами.
- Что учитываем
- Оборудование, тепловыделения, состав загрязнений, местные отсосы, сменность и требования к обслуживанию.
Особенности подбора
Загрязнённую технологическую вытяжку нельзя автоматически направлять в обычный рекуператор. Схему и материалы выбирают под процесс.

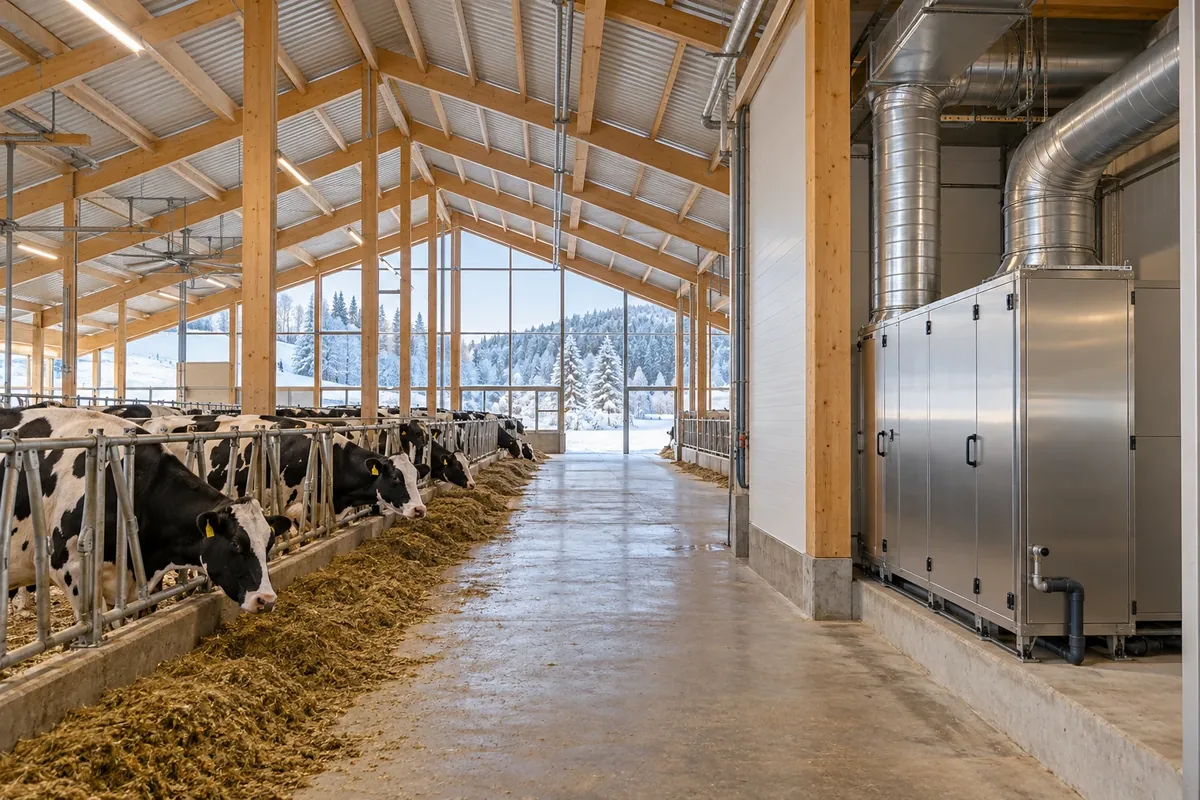

05 / ЖИВОТНОВОДЧЕСКИЕ ФЕРМЫ
Свежий воздух для фермы.
Меньше тепла уходит наружу.
Коровники, телятники и другие животноводческие помещения нуждаются в постоянном воздухообмене. Зимой вместе с вытяжным воздухом здание теряет тепло. NAUTILUS AIR помогает возвращать часть этой энергии для подогрева свежего притока.
Наружный воздухПриток после нагреваВытяжкаВыброс наружу

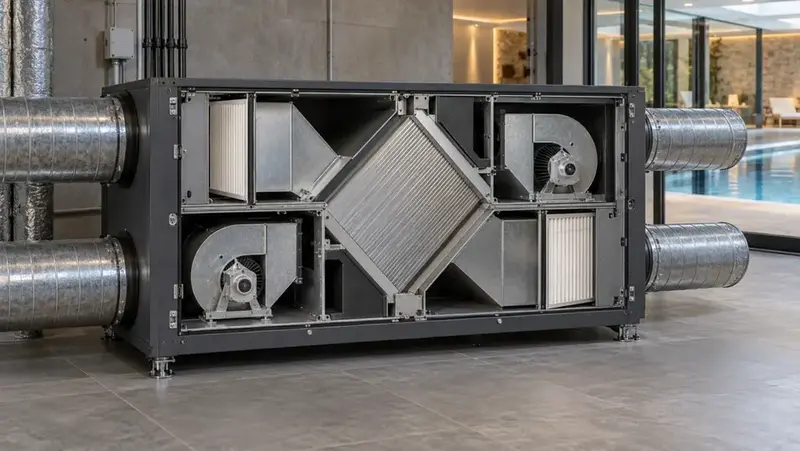

Принцип работы
Передаём тепло через теплообменник
Вытяжной воздух отдаёт часть тепла входящему наружному воздуху через стенки пластин. Воздушные каналы разделены; герметичность и допустимые перетоки проверяются для выбранного исполнения.
- Забираем наружный воздухФильтр задерживает частицы до подачи в помещение.
- Возвращаем часть теплаВ теплообменнике приток нагревается за счёт вытяжного воздуха.
- Доводим до нужного режимаНагрев, защита от обмерзания и байпас работают по условиям проекта.
- Подаём и удаляем воздухВентиляторы поддерживают согласованный расход; датчики корректируют режим.
Что означает КПД
80% возврата температурного перепада — это не 80% экономии всего здания
Температурная эффективность ηt показывает, какую долю доступного перепада температур получает приточный воздух. На итоговые расходы также влияют вентиляторы, нагреватель, морозы и график работы.
Наружный воздух−10 °CВытяжной воздух+22 °CПример при ηt = 80%+15,6 °CПриток после рекуператора
Условный расчёт: −10 + 0,8 × (22 − (−10)) = +15,6 °C. Без учёта догрева, обмерзания и потерь; не паспортный режим установки.
Выбор производительности
Четыре класса для первого подбора
Начните с требуемого расхода воздуха. Если его пока нет — выберите объект, и мы поможем с расчётом.
400 / 600 / 1000 / 1500 м³/ч — ориентиры запрашиваемого расхода.
Выберите исходный расход для заявки. Конкретное исполнение и рабочую производительность определяем после расчёта сопротивления вашей сети. Для бассейнов, теплиц и производства отдельно подбираем материалы, теплообменник и состав секций.

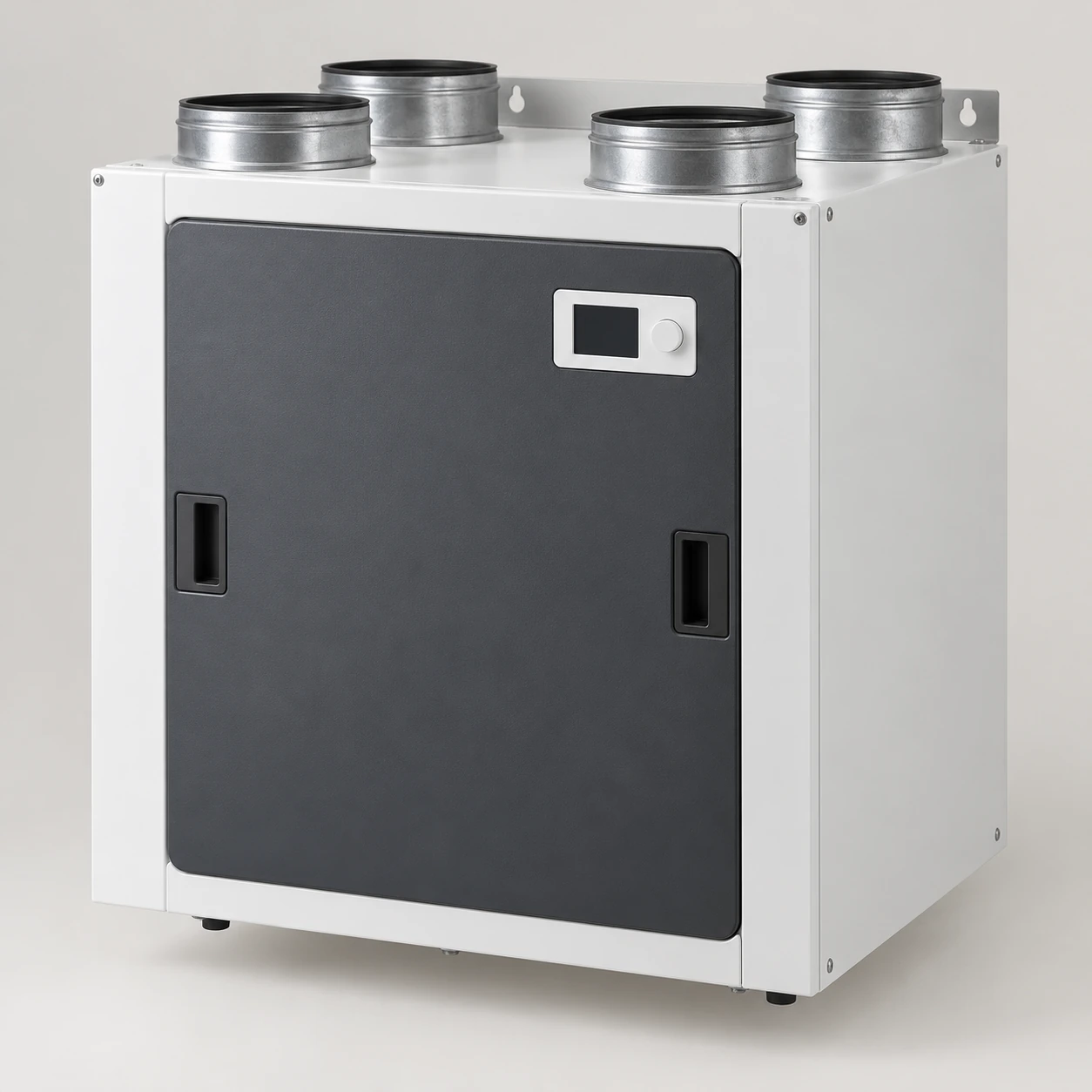

Настенное исполнение
Класс 400
Отдельная зона или компактный объект
- Расход для подбора
- 400 м³/ч
- Теплообменник
- Пластинчатый, противоточный
- Целевой ηt
- от 80%*
- Компоновка
- Вертикальные подключения
EC-вентиляторы · регулирование расхода
Когда важны компактность и размещение в техническом помещении.

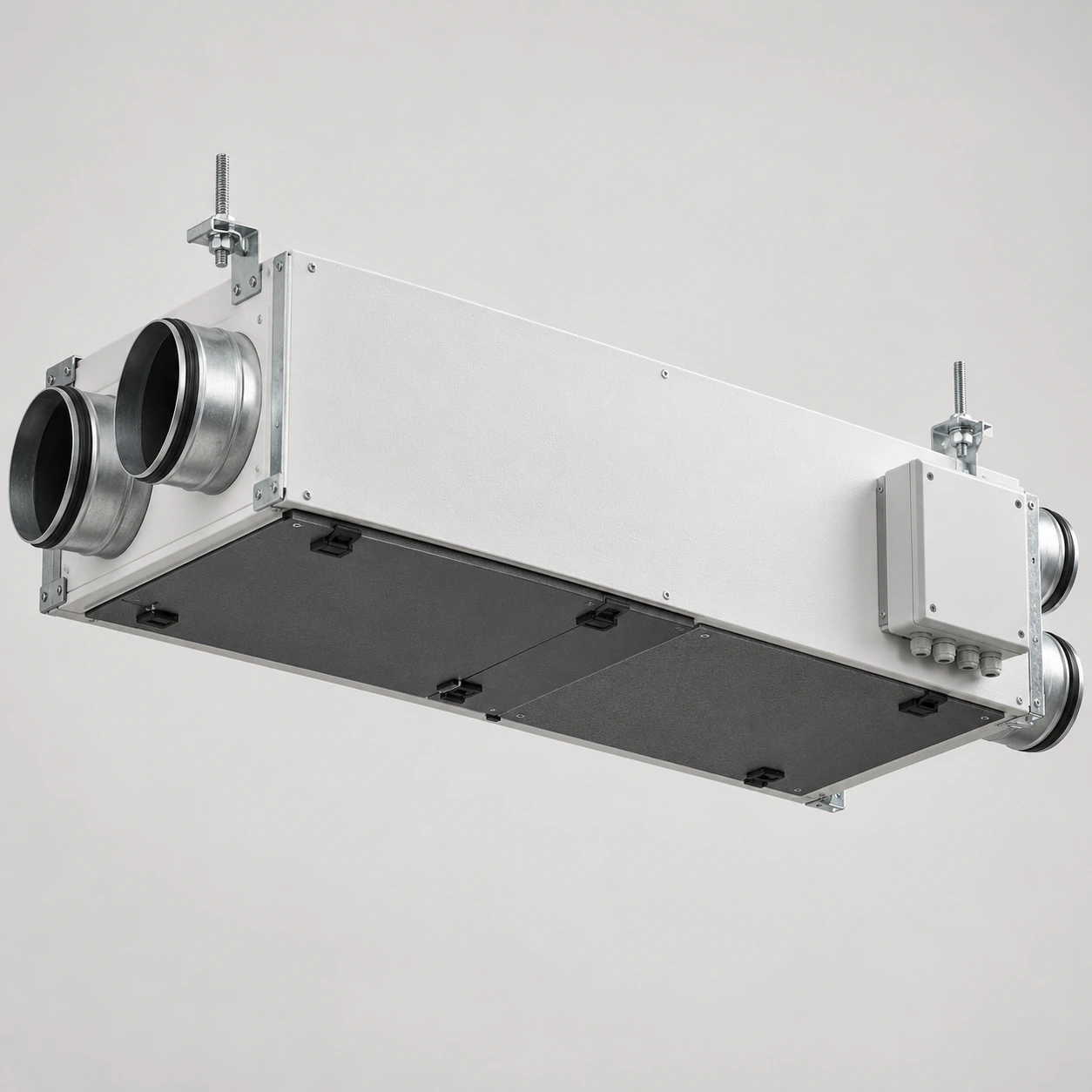

Подвесное исполнение
Класс 600
Несколько помещений с общей системой
- Расход для подбора
- 600 м³/ч
- Теплообменник
- Пластинчатый, противоточный
- Целевой ηt
- от 80%*
- Компоновка
- Горизонтальные подключения
Байпас · контроль фильтров
Когда оборудование нужно разместить под потолком и сохранить площадь.
Напольное исполнение
Класс 1000
Коммерческое пространство или выделенная зона
- Расход для подбора
- 1 000 м³/ч
- Теплообменник
- Пластинчатый, противоточный
- Целевой ηt
- от 80%*
- Компоновка
- Боковые подключения
Датчики CO₂ / RH — по задаче
Когда требуется доступ к секциям и больше места для фильтров и автоматики.

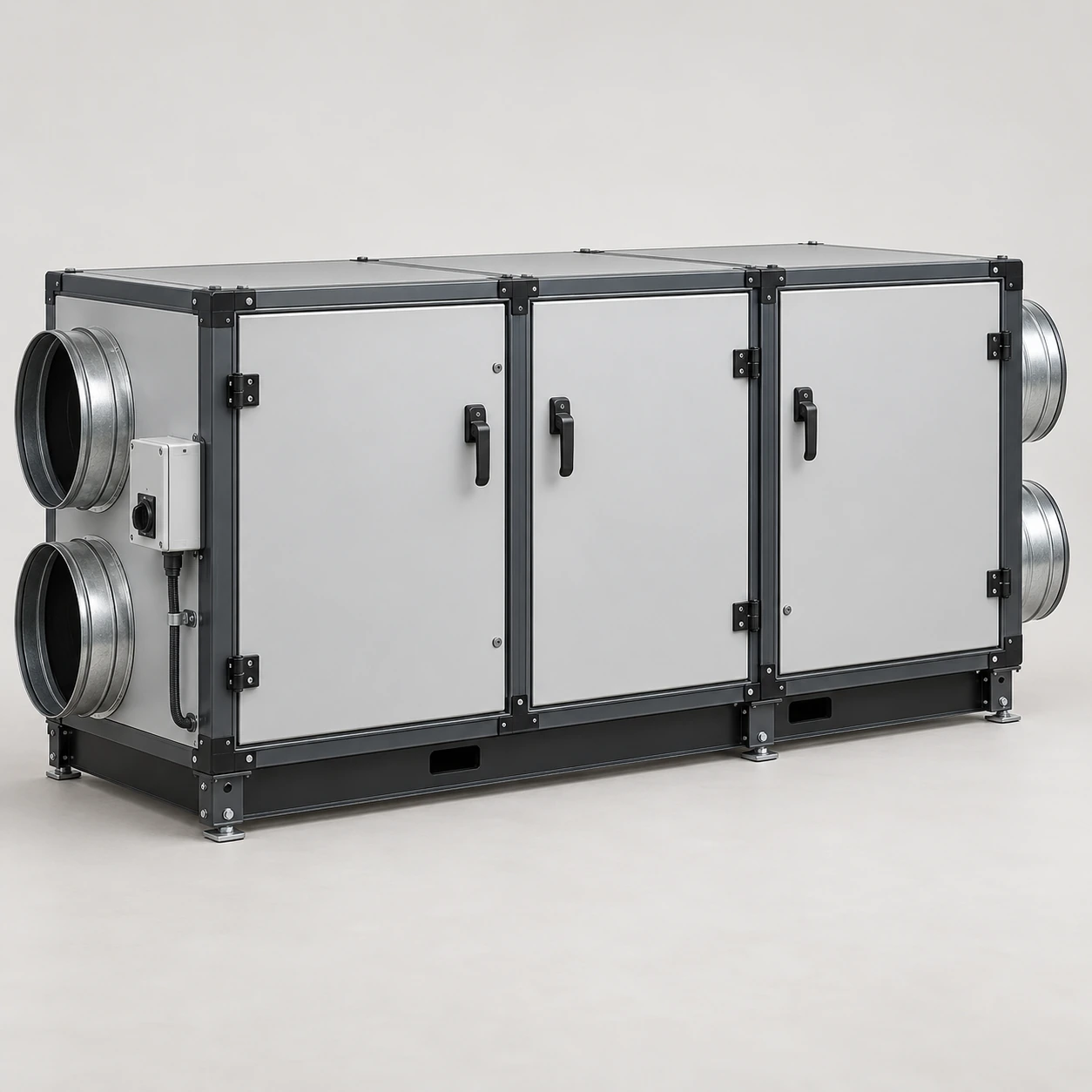

Секционное исполнение
Класс 1500
Объект с несколькими зонами и развитой сетью
- Расход для подбора
- 1 500 м³/ч
- Теплообменник
- Пластинчатый, противоточный
- Целевой ηt
- от 80%*
- Компоновка
- Компоновка секций по проекту
Диспетчеризация — по совместимости
Когда состав секций, фильтрация и нагрев подбираются в составе проекта.
* От 80% — целевой ориентир температурной эффективности для подбора пластинчатой установки. Достижимость, точный КПД, потребляемая мощность, уровень шума, фильтры и габариты подтверждаются расчётом и паспортом выбранного исполнения. Иллюстрации показывают варианты компоновки.
Подбор под объект
Расскажите, где будет работать вентиляция
Можно отправить запрос без известного расхода. Площадь и высота помогут начать разговор, но для окончательного выбора учитываем людей, влагу, тепло и технологию.
Класс пока не выбран — поможем определить.
Почему одной площади мало
Например: 200 м² × 3 м = 600 м³ объёма. Если расчётом задана кратность 2 ч⁻¹, расход составит 1200 м³/ч. Кратность в этом примере условная; для вашего объекта её определяют отдельно.
Автоматика NAUTILUS AIR
Система следит за воздухом.
Вы управляете сценарием.
Контроллер вентиляции связывает датчики, вентиляторы и секции обработки воздуха. Состав автоматики выбираем вместе с установкой и задачей объекта.
NAUTILUS AIR / УПРАВЛЕНИЕПример сценария
Дневной режим
Расписание → проверка датчиков → регулирование притока и вытяжки
ТемператураКонтроль притока и помещения
ВлажностьУсиление по заданному порогу
ЗагрузкаДатчик по условиям проекта
Датчики→Контроллер→Установка
Схема интерфейса, а не показания работающего оборудования.
Что берёт на себя автоматика
- Воздухообмен по потребности. Регулирование скорости совместимых вентиляторов по расписанию и сигналам датчиков.
- Тепловой режим. Управление догревом, байпасом и защитой теплообменника от обмерзания — в предусмотренной проектом схеме.
- Контроль состояния. Сигналы загрязнения фильтров, аварий и необходимости обслуживания при наличии соответствующих датчиков.
- Единый экран. Локальная панель или связь с центральным управлением NAUTILUS. Протоколы и доступные команды согласуем по совместимости оборудования.
Рабочий день
Подача воздуха под фактическую загрузку помещения и согласованные уставки.
Ночной режим
Сниженная производительность по расписанию, если это допускают условия объекта.
Усиленная вентиляция
Временное увеличение расхода при росте влажности или CO₂ — в пределах расчётной сети.
Сервис и защита
Уведомления и защитные действия по настройкам, с понятной причиной для пользователя.
От расчёта до эксплуатации
Проработаем систему целиком
Рекуператор работает в составе сети. Воздуховоды, автоматика и обслуживание учитываются вместе с ним.
01 / ПРОЕКТ
Расчёт и компоновка
Определяем воздухообмен, сопротивление сети, требования к среде, место установки и доступ для сервиса.
02 / УПРАВЛЕНИЕ
Режимы под вашу задачу
Согласуем расписание, датчики, нагрев, защиту от обмерзания и интеграцию с общей автоматикой.
03 / СЕРВИС
Запуск и сопровождение
Проверяем расходы воздуха, объясняем управление и согласуем порядок замены фильтров и обслуживания.
Начнём с вашего плана
Обсудим объект и подготовим исходные данные для подбора.
NAUTILUS AIRКонтакты направленияNAUTILUS AIR / КОНТАКТЫ
Обсудим воздух вашего объекта
Бассейн, теплица, коровник, коммерческое пространство или производство — начнём с назначения помещений и нужного микроклимата.
Телефон
+7 999 613 75 18
Позвоните, чтобы обсудить задачу и следующий шаг.
Электронная почта
info@nautilus-ms.ru
Отправьте вопрос и краткое описание объекта.
Что подготовить для консультации
Город, назначение и размеры помещений, план при наличии, источники влаги и тепла. Расход воздуха можно уточнить с инженером.
